دستگاه تزریق بادی؛ اصول کار، اجزا، محصولات و خرید

دستگاه تزریق بادی ماشینی است که در یک چرخه پیوسته، ابتدا پریفرم را با تزریق مذاب پلیمر می‌سازد و سپس با هوای فشرده آن را در قالب دمنده به بطری یا قوطی توخالی تبدیل می‌کند. این روش برای ظروف کوچک دارویی، بهداشتی و آرایشی ایده‌آل است، چون گردنه دقیق و بدون درز تولید می‌کند و ضایعات کمی دارد.

فرآیند: Injection Blow Moldingسه ایستگاه: تزریق، دمش، خروجمواد: PE، PP، PET، PVCمحصول: بطری و قوطی داروییگردنه دقیق، بدون ضایعات پینچ‌آف

اگر قصد تولید قوطی قرص، بطری قطره چشمی، شیشه شیر کودک یا بطری‌های کوچک بهداشتی را دارید، دستگاه تزریق بادی یکی از مهم‌ترین گزینه‌هاست. این راهنما نشان می‌دهد این ماشین چطور کار می‌کند، چه تفاوتی با بادی اکستروژن و بادکن PET دارد، چه محصولاتی می‌سازد و هنگام خرید به چه نکاتی باید دقت کرد. نویسنده این مطلب تیم فنی پارس پلیمر است که در تأمین ماشین‌آلات و خط تولید ظروف دارویی فعالیت دارد.

ویدیوی نحوه کار دستگاه تزریق بادی پارس پلیمر (مدت ۲:۵۶)

مشخصات سریع دستگاه تزریق بادی

ویژگی	توضیح
نام فنی	دستگاه تزریق بادی (Injection Blow Molding Machine)
اصل کار	تزریق مذاب دور سنبه برای ساخت پریفرم، سپس دمیدن هوای فشرده در قالب دمنده
ایستگاه‌های اصلی	تزریق پریفرم، دمش (بادکردن) و خروج محصول
محصولات رایج	قوطی و بطری دارویی، قطره‌چکان، بطری قطره چشمی، شیشه شیر کودک، بطری لوازم آرایشی و بهداشتی
مواد اولیه رایج	پلی‌اتیلن (LDPE، LLDPE، HDPE)، پلی‌پروپیلن (PP)، PET و PVC
مزیت اصلی	دقت بالای گردنه و دهانه، سطح داخلی صاف، بدون درز و ضایعات پینچ‌آف
محدودیت اصلی	مناسب ظروف کوچک و متوسط؛ هزینه قالب بیشتر از بادی اکستروژن
نوع محرک	هیدرولیک یا برقی (سروو)، بسته به مدل و سازنده

۱. دستگاه تزریق بادی چیست؟

دستگاه تزریق بادی (Injection Blow Molding یا IBM) ترکیبی از دو فناوری قالب‌گیری تزریقی و قالب‌گیری دمشی است. در قالب‌گیری تزریقی، مذاب پلیمر به یک قالب پریفرم تزریق می‌شود و در قالب‌گیری دمشی، هوای فشرده پریفرم را به شکل نهایی می‌رساند. تفاوت مهم آن با روش‌های دیگر این است که گردنه بطری، شامل رزوه و سطح آب‌بندی، مستقیماً با تزریق ساخته می‌شود؛ به همین دلیل دقت ابعادی بالایی دارد و برای درپوش‌های حساس مناسب است. برای آشنایی با اصل کار قالب‌گیری تزریقی، مقاله نحوه کار دستگاه تزریق پلاستیک را هم ببینید.

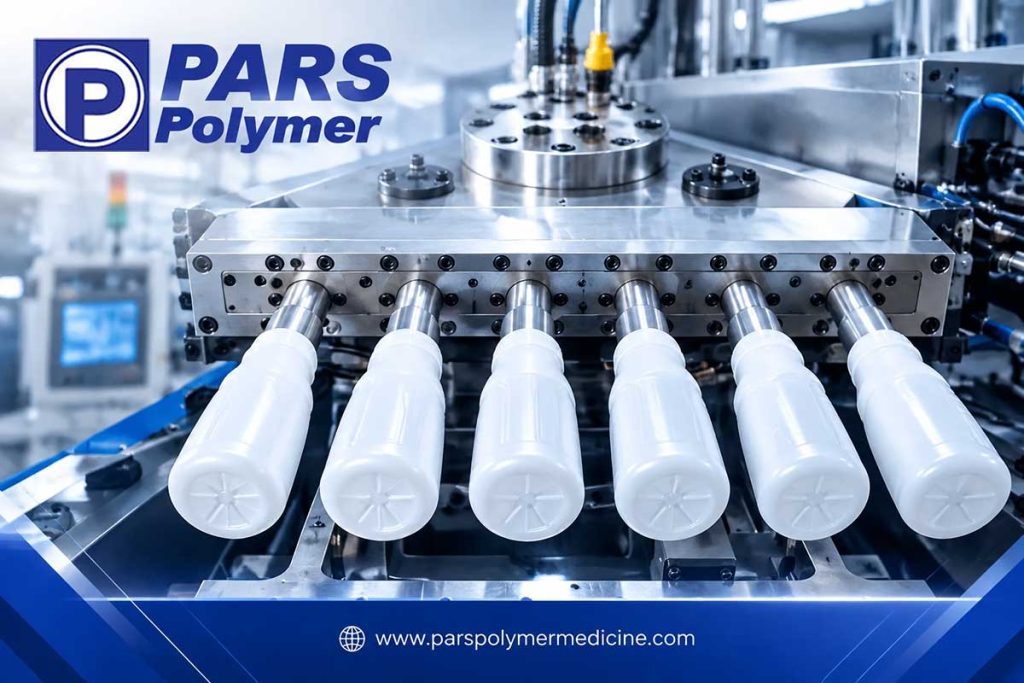

دستگاه تزریق بادی برای تولید بطری و قوطی پلاستیکی — دستگاه تزریق بادی برای تولید قوطی و بطری پلاستیکی

۲. مراحل کار دستگاه تزریق بادی؛ سه ایستگاه، یک چرخه

یک چرخه معمول تزریق بادی روی یک میله هسته (سنبه) انجام می‌شود که بین سه ایستگاه می‌چرخد. به همین دلیل هر سه مرحله همزمان روی سه سنبه متفاوت جریان دارد و تولید پیوسته است.

ایستگاه اول: تزریق پریفرم

اکسترودر و مجموعه پیچ، گرانول پلیمر را ذوب می‌کند. مذاب از طریق منیفولد و نازل‌ها به قالب پریفرم گرم‌شده تزریق می‌شود. قالب پریفرم شکل بیرونی و سنبه شکل داخلی پریفرم را می‌سازد. گردنه کامل بطری در همین مرحله شکل می‌گیرد و یک لوله پلیمری ضخیم به آن متصل است که بعداً بدنه را تشکیل می‌دهد.

ایستگاه دوم: دمش یا بادکردن

قالب پریفرم باز می‌شود و سنبه همراه پریفرم به ایستگاه بعد می‌چرخد و داخل قالب دمنده سرد بسته می‌شود. هوای فشرده از مسیر سنبه وارد پریفرم می‌شود و آن را به دیواره قالب می‌چسباند تا شکل نهایی بطری یا قوطی ایجاد شود.

ایستگاه سوم: خنک‌سازی و خروج محصول

پس از خنک‌شدن، قالب دمنده باز می‌شود و سنبه به ایستگاه خروج می‌رود. محصول از سنبه جدا می‌شود و پیش از بسته‌بندی معمولاً آزمون نشتی روی آن انجام می‌شود. قالب‌ها می‌توانند چند حفره داشته باشند و تعداد حفره‌ها بسته به اندازه محصول و ظرفیت مورد نیاز تعیین می‌شود.

۳. اجزای اصلی دستگاه تزریق بادی

جزء	نقش در فرآیند
واحد تزریق (اکسترودر و پیچ)	ذوب‌کردن گرانول و تزریق مذاب با دما و فشار کنترل‌شده به قالب پریفرم
منیفولد و نازل‌ها	توزیع یکنواخت مذاب بین حفره‌های قالب پریفرم
قالب پریفرم	شکل‌دهی بیرونی پریفرم و گردنه بطری
سنبه (میله هسته)	شکل‌دهی داخل پریفرم و عبور هوای فشرده در مرحله دمش؛ حرکت بین ایستگاه‌ها
قالب دمنده	شکل نهایی بدنه بطری و خنک‌سازی محصول
واحد گردش (ایندکس)	چرخاندن سنبه‌ها بین سه ایستگاه
سیستم هیدرولیک یا سروو	تأمین نیروی بسته‌شدن قالب و حرکت اجزا
سیستم خنک‌کاری و هوای فشرده	کنترل دمای قالب و تأمین هوای دمش
کنترلر (PLC)	تنظیم دما، زمان و فشار هر ایستگاه و ایمنی دستگاه

برای شناخت بهتر ساخت قالب، مقاله قالب تزریق پلاستیک و برای مقایسه ماشین‌ها، راهنمای دستگاه تزریق پلاستیک چیست؟ مفید است.

۴. محصولات قابل تولید با دستگاه تزریق بادی

محصولات این دستگاه توخالی، دیواره‌نازک و در اندازه‌های کوچک و متوسط هستند و سطح داخلی و خارجی آن‌ها از یک ترکیب ماده ساخته می‌شود. پرکاربردترین محصولات عبارت‌اند از قوطی‌های دارویی، بطری قطره چشمی، قطره‌چکان، قوطی قرص، بطری توپ غلتکی (رول‌آن)، بطری‌های آرایشی و بهداشتی، شیشه شیر کودک و ظروف کوچک بسته‌بندی. برای نمونه محصولات سایر خطوط دارویی هم می‌توانید ظروف دارویی و بطری سرم را ببینید.

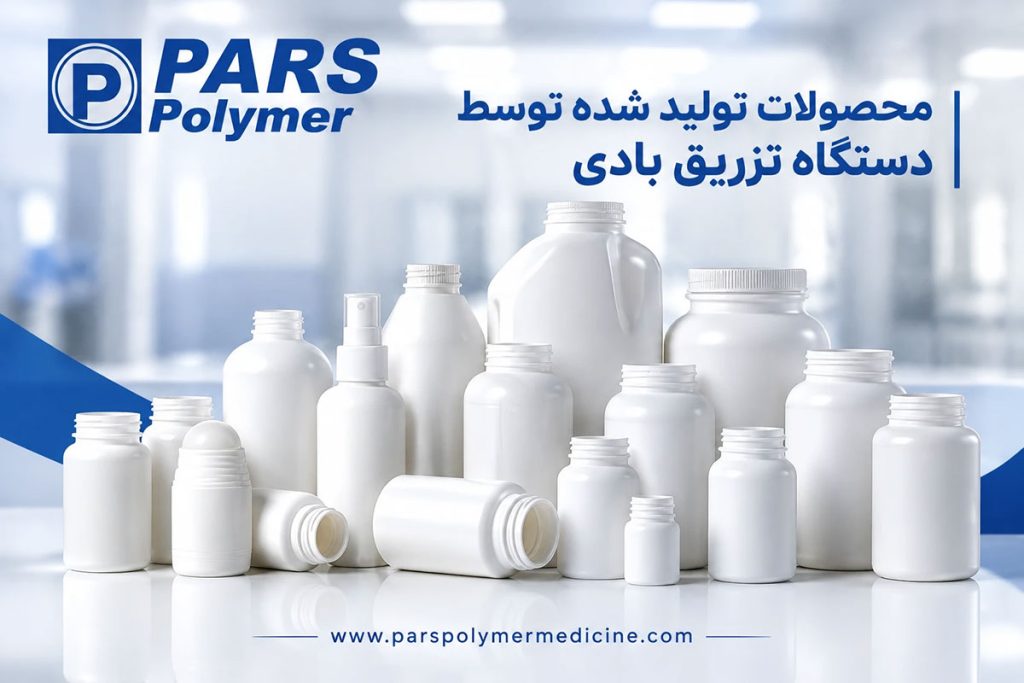

محصولات تولیدشده با دستگاه تزریق بادی — نمونه محصولات پلاستیکی تولیدشده با دستگاه تزریق بادی

۵. کاربرد دستگاه تزریق بادی در صنایع دارویی و بهداشتی

در صنایع دارویی، سطح داخلی ظرف و ثبات ابعاد گردنه اهمیت بالایی دارد. سطح داخلی صاف و بدون درز، احتمال تجمع آلودگی را کم می‌کند و گردنه دقیق، آب‌بندی درپوش را تضمین می‌کند. موادی با رفتار آبگریز می‌توانند از چسبیدن قطره‌های محلول آبی به دیواره جلوگیری کنند و ثبات دوز را بهتر نگه دارند؛ موادی با رفتار آبدوست، چسبیدن پروتئین‌ها را کم می‌کنند. ظرف‌های لوازم آرایشی هم از دقت و ظاهر یکنواخت این روش بهره می‌برند. برای جزئیات خط تولید دارویی، دستگاه تزریق پلاستیک بادی دارویی (پارس فارما) را ببینید.

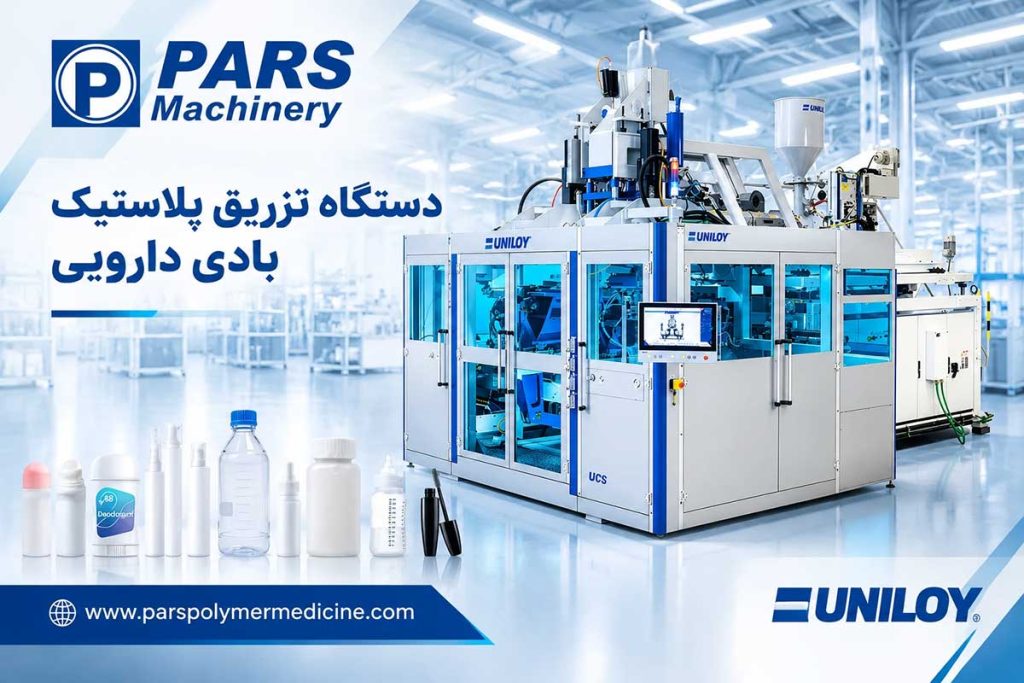

دستگاه تزریق بادی دارویی برای تولید بطری و قوطی دارویی — دستگاه تزریق بادی دارویی و تولید ظروف دارویی

خط تولید بطری و قوطی دارویی می‌خواهید؟

تیم فنی پارس پلیمر در انتخاب دستگاه تزریق بادی، قالب و راه‌اندازی خط تولید ظروف دارویی و بهداشتی همراه شماست. برای مشاوره فنی و دریافت قیمت روز تماس بگیرید.

تماس: 021-44983107 مشاوره در واتس‌اپ فرم تماس و استعلام

۶. مقایسه تزریق بادی با بادی اکستروژن و بادکن PET

سه روش اصلی تولید ظروف توخالی پلاستیکی با هم تفاوت دارند و انتخاب درست به نوع محصول بستگی دارد.

معیار	تزریق بادی (IBM)	بادی اکستروژن (EBM)	تزریق بادی کششی (ISBM / بادکن PET)
روش ساخت پریفرم	تزریق مذاب دور سنبه	اکسترود لوله مذاب (پاریزون)	تزریق پریفرم، سپس کشش و دمش
دقت گردنه	بسیار بالا	متوسط (نیاز به برش و پرداخت)	بسیار بالا
ضایعات و درز	بدون ضایعات پینچ‌آف و درز	دارای درز و ضایعات لبه	بدون درز
اندازه مناسب	کوچک تا متوسط	متوسط تا بسیار بزرگ	متوسط (بطری نوشیدنی)
مواد رایج	PE، PP، PET، PVC	HDPE، PP، PVC	PET
کاربرد رایج	قوطی و بطری دارویی و بهداشتی	گالن، بشکه، ظرف شوینده	بطری آب، نوشابه، روغن
هزینه قالب	بالاتر	کمتر	بالاتر

اگر تولید بطری PET برای نوشیدنی مدنظر شماست، به دستگاه بادکن مراجعه کنید؛ اما برای قوطی و بطری دارویی کوچک با گردنه دقیق، تزریق بادی انتخاب منطقی‌تری است. برای مطالعه بیشتر درباره این فرآیند می‌توانید به مقاله Injection blow molding در ویکی‌پدیا هم مراجعه کنید.

۷. مواد اولیه مناسب دستگاه تزریق بادی

گرانول‌های ترموپلاستیک به شکل گلوله‌های کوچک وارد اکسترودر می‌شوند، ذوب می‌شوند و به پریفرم تبدیل می‌شوند. مواد رایج شامل پلی‌اتیلن سبک (LDPE و LLDPE)، پلی‌اتیلن سنگین (HDPE)، پلی‌پروپیلن (PP)، پلی‌اتیلن ترفتالات (PET) و پلی‌وینیل کلراید (PVC) است. برای کاربرد دارویی باید گرید مناسب با شناسنامه فنی مشخص انتخاب شود و رطوبت و دمای فرآیند طبق توصیه تولیدکننده ماده تنظیم شود. اطلاعات بیشتر درباره پلی‌پروپیلن در پلی‌پروپیلن در بسته‌بندی دارویی (پارس فارما) آمده است.

۸. مزایا و محدودیت‌های دستگاه تزریق بادی

مزایا	محدودیت‌ها
گردنه و رزوه دقیق و آب‌بندی مطمئن	مناسب ظروف بسیار بزرگ نیست
بدون ضایعات پینچ‌آف و بدون نیاز به برش و پرداخت	هزینه ساخت قالب نسبت به بادی اکستروژن بیشتر است
سطح داخلی و خارجی صاف و ظاهر یکنواخت	تغییر شکل و طرح محصول نیازمند قالب جدید است
چرخه پیوسته و مناسب تولید انبوه ظروف کوچک	محدودیت در برخی طرح‌های پیچیده مانند دسته‌دار بزرگ
امکان تولید ظروف چندلایه و ترکیب مواد با فناوری تزریق همزمان	نیاز به اپراتور و تنظیمات دقیق دما و فشار

۹. نکات مهم هنگام خرید دستگاه تزریق بادی

مشخص‌کردن محصول: ابتدا نوع، حجم، جنس و تیراژ محصول را تعیین کنید؛ چون انتخاب دستگاه، تعداد حفره و فضای کارگاه بر همین اساس تعیین می‌شود.
کیفیت قالب: دقت قالب پریفرم و دمنده، مستقیماً روی ضخامت دیواره و کیفیت گردنه اثر می‌گذارد؛ از سازنده نمونه تولید بخواهید. راهنمای انتخاب و خرید دستگاه تزریق پلاستیک نکات تکمیلی را توضیح می‌دهد.
سیستم محرک: مدل‌های هیدرولیک و برقی (سروو) از نظر مصرف انرژی، دقت و هزینه تعمیر تفاوت دارند.
خدمات پس از فروش: دسترسی به قطعات یدکی، آموزش اپراتور، نصب و راه‌اندازی و گارانتی را از شرکت سازنده بپرسید.
ظرفیت و توسعه: ظرفیت فعلی و آینده را در نظر بگیرید و برای ورود به محصولات دیگر مانند درپوش‌های پلاستیکی از دستگاه تزریق پلاستیک مکمل غافل نشوید.

۱۰. خرید دستگاه تزریق بادی از پارس

شرکت دانش‌بنیان ماشین‌سازی پارس سازنده و ارائه‌دهنده ماشین‌آلات تزریقی بادی در ایران است و طیف مدل‌ها و ظرفیت‌های مختلف را برای تولید ظروف دارویی، بهداشتی و آرایشی ارائه می‌دهد. برای مشاهده مشخصات فنی مدل‌ها می‌توانید دستگاه تزریق پلاستیک بادی (پارس بی‌ام)، خرید دستگاه تزریق پلاستیک بادی (پارس فارما) و دستگاه تزریقی بادی (پارس ماشینری) را ببینید. قیمت به ظرفیت، تعداد حفره، قالب و میزان اتوماسیون بستگی دارد؛ برای قیمت روز و برآورد متناسب با محصول خود با واحد فروش تماس بگیرید.

سوالات متداول درباره دستگاه تزریق بادی

سؤال	پاسخ
دستگاه تزریق بادی چیست؟	دستگاه تزریق بادی (Injection Blow Molding) ماشینی است که ابتدا پلیمر مذاب را دور یک سنبه (میله هسته) تزریق می‌کند تا پریفرم بسازد، سپس همان پریفرم را در قالب دمنده با هوای فشرده به شکل بطری یا قوطی نهایی درمی‌آورد. این فرآیند معمولاً در سه ایستگاه تزریق، دمش و خروج محصول انجام می‌شود.
دستگاه تزریق بادی چه تفاوتی با دستگاه بادی اکستروژن دارد؟	در تزریق بادی گردنه و دهانه بطری مستقیماً با تزریق ساخته می‌شود و ابعاد آن دقیق است و نیازی به پلیسه‌گیری ندارد و ضایعات پینچ‌آف هم ندارد. در بادی اکستروژن یک لوله مذاب (پاریزون) بین قالب بسته می‌شود و محصول معمولاً درز و ضایعات لبه دارد؛ اما برای ظروف بزرگ‌تر مناسب‌تر است.
با دستگاه تزریق بادی چه محصولاتی تولید می‌شود؟	بیشتر محصولات کوچک و متوسط مانند بطری و قوطی دارویی، قطره‌چکان و بطری قطره چشمی، قوطی قرص و کپسول، بطری لوازم آرایشی و بهداشتی و ظروف کوچک بسته‌بندی با این روش تولید می‌شوند.
چه موادی در دستگاه تزریق بادی استفاده می‌شود؟	رایج‌ترین مواد پلی‌اتیلن (LDPE، LLDPE و HDPE)، پلی‌پروپیلن (PP)، PET و PVC هستند. انتخاب ماده به نوع محصول، سازگاری با دارو یا فرآورده داخل ظرف و نیاز به شفافیت یا مقاومت شیمیایی بستگی دارد.
آیا دستگاه تزریق بادی برای تولید بطری دارویی مناسب است؟	بله. چون گردنه دقیق، سطح داخلی صاف و ضایعات کم دارد، یکی از روش‌های رایج برای قوطی و بطری‌های دارویی و بهداشتی است. برای کاربرد دارویی باید گرانول گرید مناسب و شرایط تولید و بسته‌بندی بهداشتی رعایت شود.
حداکثر حجم بطری قابل تولید با دستگاه تزریق بادی چقدر است؟	این روش بیشتر برای ظروف کوچک تا متوسط به کار می‌رود. حجم نهایی به طراحی دستگاه، اندازه ایستگاه‌ها و قالب بستگی دارد و برای ظروف بسیار بزرگ معمولاً از بادی اکستروژن استفاده می‌شود.
تعداد حفره (کویته) قالب در دستگاه تزریق بادی چقدر است؟	تعداد حفره‌ها معمولاً از چند حفره تا ده‌ها حفره متغیر است و به اندازه محصول و ظرفیت تولید مورد نیاز بستگی دارد. تعداد بیشتر حفره، تولید در ساعت را بالا می‌برد اما قالب و دستگاه بزرگ‌تری لازم دارد.
برای خرید دستگاه تزریق بادی به چه نکاتی باید توجه کرد؟	نوع و حجم محصول، ظرفیت تولید، تعداد حفره، جنس ماده اولیه، میزان اتوماسیون، کیفیت قالب، مصرف انرژی و خدمات پس از فروش و آموزش مهم‌ترین معیارها هستند. بهتر است قبل از خرید، مشخصات فنی دستگاه و نمونه تولید را از شرکت سازنده بخواهید.
قیمت دستگاه تزریق بادی چقدر است؟	قیمت به ظرفیت، تعداد ایستگاه و حفره، میزان اتوماسیون، قطعات و برند سیستم هیدرولیک یا برقی و قالب مصرفی بستگی دارد و عدد ثابتی ندارد. برای قیمت روز و پیشنهاد متناسب با محصول خود با کارشناسان پارس پلیمر تماس بگیرید.

جمع‌بندی

دستگاه تزریق بادی با ساخت دقیق گردنه، سطح صاف و بدون ضایعات پینچ‌آف، انتخاب مناسبی برای تولید قوطی و بطری‌های کوچک دارویی، بهداشتی و آرایشی است. کیفیت نهایی به قالب، مواد اولیه، تنظیم فرآیند و خدمات سازنده وابسته است. اگر قصد راه‌اندازی خط تولید دارید، پیش از خرید محصول هدف، تیراژ و ظرفیت را مشخص کنید و از سازنده نمونه تولید بخواهید.
