دستگاه تولید مخزن IBC؛ راهنمای کامل فرآیند تولید و خرید دستگاه بادکن مخزن

مخازن IBC از آن دسته تجهیزات بسته‌بندی صنعتی هستند که کمتر دیده می‌شوند اما در زنجیره حمل‌ونقل مواد شیمیایی، مایعات صنعتی و برخی محلول‌های حجیم نقشی کلیدی دارند. برخلاف بطری‌ها و ظروف کوچک که معمولاً با دستگاه‌های بادکن رومیزی یا نیمه‌صنعتی تولید می‌شوند، ساخت یک مخزن IBC با حجم چند صد تا دو هزار لیتر، به ماشین‌آلات بادکن اکستروژنی در مقیاس صنعتی و بزرگ نیاز دارد.

در این راهنما، فرآیند تولید مخزن IBC، تفاوت دستگاه‌های تک‌لایه و دولایه، نقش اکسترودر و هد قالب انباره‌ای، فناوری کنترل ضخامت دیواره و در نهایت نکاتی که پیش از خرید دستگاه تولید مخزن IBC باید بررسی کنید را مرور می‌کنیم.

۱. مخزن IBC چیست و در چه صنایعی کاربرد دارد؟

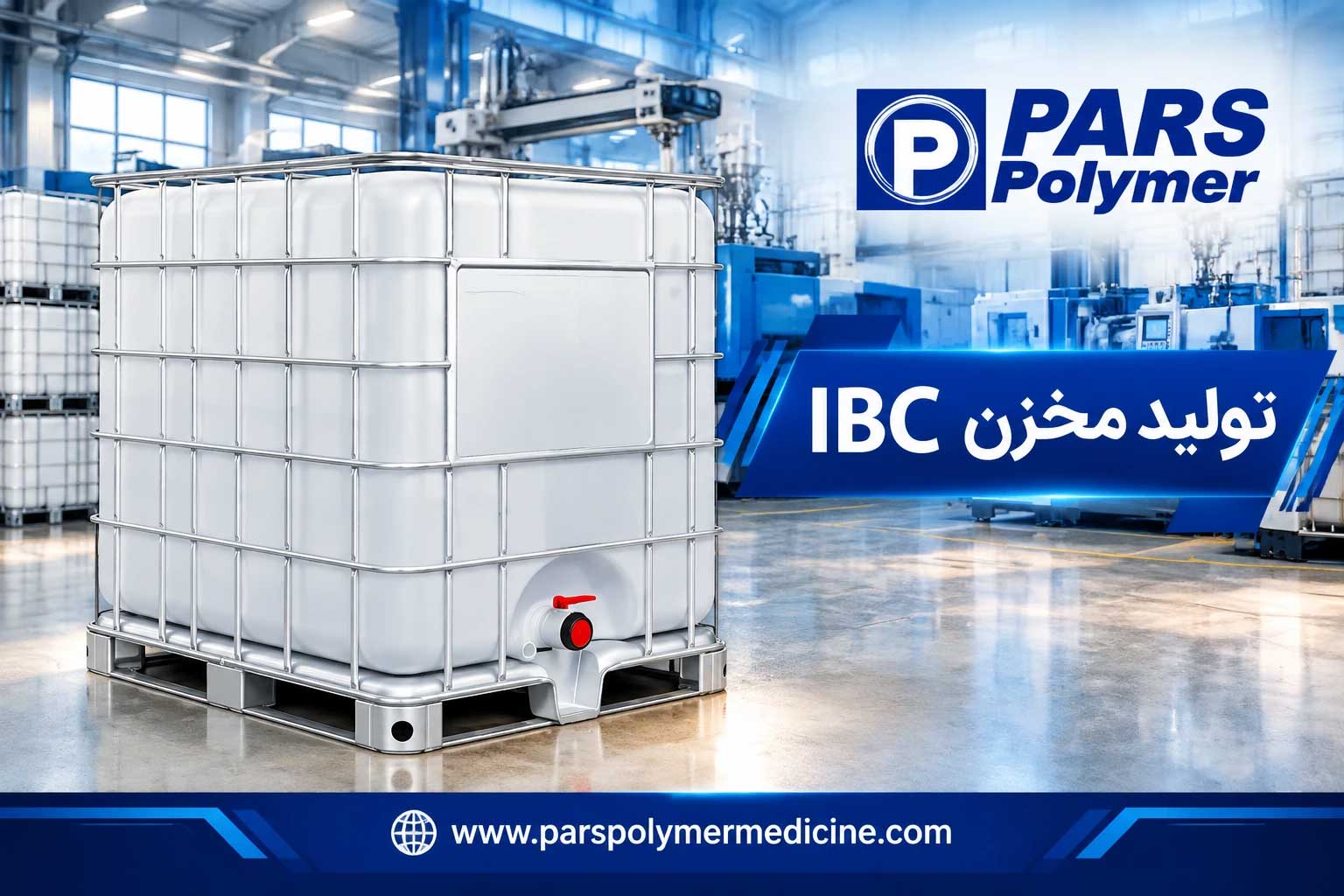

مخزن IBC یک ظرف پلاستیکی حجیم و مقاوم است که عمدتاً برای ذخیره‌سازی و جابه‌جایی مواد شیمیایی، مایعات صنعتی، محلول‌های آبی و در برخی موارد مواد نیمه‌ساخته با ماهیت مایع یا نیمه‌مایع به کار می‌رود. این مخازن معمولاً درون یک قاب فلزی (پالت) قرار می‌گیرند تا هم در انبار قابل چیدمان باشند و هم با لیفتراک و جرثقیل به‌راحتی جابه‌جا شوند. حجم رایج این مخازن از چند صد لیتر تا حدود دو هزار لیتر متغیر است و به همین دلیل، در مقایسه با بشکه‌های فلزی یا پلاستیکی کوچک‌تر، هزینه حمل‌ونقل هر لیتر مایع را به‌طور محسوسی کاهش می‌دهند.

تولید این مخازن، برخلاف قطعات پلاستیکی کوچک، با دستگاه تزریق پلاستیک امکان‌پذیر نیست و به روش اکستروژن بلو مولدینگ (Extrusion Blow Molding) در مقیاس بزرگ انجام می‌شود؛ فرآیندی که در ادامه به‌طور کامل توضیح داده شده است.

۲. مقایسه دستگاه تک‌لایه و دولایه تولید مخزن IBC

خریداران دستگاه تولید مخزن IBC معمولاً بین دو پیکربندی اصلی انتخاب می‌کنند: دستگاه تک‌لایه که بدنه مخزن را تنها از یک نوع مواد اولیه (عمدتاً پلی‌اتیلن با چگالی بالا) می‌سازد، و دستگاه دولایه یا چندلایه که با افزودن یک اکسترودر دوم، امکان قرار دادن یک لایه میانی (مثلاً لایه بازدارنده یا مواد بازیافتی) در میان دو لایه پلیمر بکر را فراهم می‌کند. جدول زیر تفاوت‌های کلی این دو پیکربندی را نشان می‌دهد؛ اعداد ارائه‌شده بازه‌های رایج در بازار هستند و بسته به سازنده و مدل دستگاه می‌توانند تغییر کنند.

مشخصه	دستگاه تک‌لایه	دستگاه دولایه (چندلایه)
حداکثر ظرفیت مخزن	تا ۲۰۰۰ لیتر	تا ۲۰۰۰ لیتر
ابعاد تقریبی دستگاه (طول×عرض×ارتفاع)	حدود ۵.۷ × ۱۰ × ۶.۵ متر	حدود ۵.۷ × ۱۰ × ۶.۵ متر (با کمی افزایش به‌دلیل اکسترودر دوم)
وزن تقریبی دستگاه	حدود ۳۶ تن	حدود ۳۸ تن
مصرف برق نصب‌شده	کمتر (تنها یک اکسترودر فعال است)	بیشتر (به‌دلیل فعالیت هم‌زمان اکسترودر اصلی و اکسترودر لایه میانی)
قطر اسکرو اکسترودر	یک اکسترودر با قطر اسکرو بزرگ‌تر	اکسترودر اصلی به‌علاوه یک اکسترودر کمکی با قطر اسکرو کوچک‌تر برای لایه میانی
نیروی قفل قالب (Clamping Force)	متناسب با پاریزون تک‌لایه	معمولاً کمی بیشتر، به‌دلیل ضخامت و وزن بالاتر پاریزون چندلایه

۳. فرآیند اکستروژن بلو مولدینگ برای تولید مخزن‌های بزرگ IBC

تولید مخزن IBC از فرآیندی به نام اکستروژن بلو مولدینگ (Extrusion Blow Molding) پیروی می‌کند. در این روش، ابتدا مواد پلیمری (معمولاً پلی‌اتیلن با چگالی بالا یا HDPE) در اکسترودر ذوب و به‌صورت پیوسته به شکل یک لوله توخالی به نام پاریزون بیرون رانده می‌شود. برای قطعات کوچک، همین جریان پیوسته پاریزون کافی است، اما برای مخزنی به حجم چند صد تا دو هزار لیتر، حجم پاریزون موردنیاز آن‌قدر زیاد است که یک اکسترودر معمولی به‌تنهایی نمی‌تواند آن را در یک ضربه تأمین کند.

به همین دلیل، دستگاه‌های تولید مخزن IBC از یک هد قالب انباره‌ای (Accumulator Die-Head) استفاده می‌کنند: مواد مذاب به‌مرور در یک محفظه ذخیره می‌شود تا حجم کافی برای ساخت یک مخزن کامل جمع شود، سپس این حجم در یک ضربه واحد و با سرعت بالا به‌صورت پاریزون بزرگ رها می‌شود. بلافاصله پس از رهاسازی پاریزون، دو نیمه قالب دور آن بسته می‌شوند و هوای فشرده به داخل پاریزون دمیده می‌شود تا مواد مذاب به دیواره‌های داخلی قالب فشرده شده و شکل نهایی مخزن — با تمام جزئیات هندسی مانند گوشه‌ها، پایه و محل نصب شیر — را به خود بگیرد. در پایان، مخزن پس از خنک‌شدن کافی از قالب خارج می‌شود.

۴. نقش اکسترودر و هد قالب انباره‌ای در تعیین حداکثر اندازه مخزن

در میان اجزای دستگاه تولید مخزن IBC، اکسترودر و هد قالب انباره‌ای مهم‌ترین نقش را در تعیین حداکثر حجم قابل تولید و یکنواختی ضخامت دیواره مخزن ایفا می‌کنند. ظرفیت پلاستیک‌دهی اکسترودر (میزان موادی که در واحد زمان ذوب و آماده می‌کند) و حجم قابل ذخیره در محفظه انباره، مستقیماً سقف اندازه مخزنی را که دستگاه می‌تواند در یک شات تولید کند، مشخص می‌کند. اگر ظرفیت این دو بخش برای حجم موردنظر کافی نباشد، مخزن یا به‌طور کامل شکل نمی‌گیرد یا دیواره‌ای نازک و ناهمگن پیدا می‌کند.

از سوی دیگر، دقت مکانیزم رهاسازی پاریزون در هد انباره‌ای، بر یکنواختی ضخامت دیواره در طول و عرض مخزن اثر مستقیم دارد؛ هرچه این رهاسازی یکنواخت‌تر و سریع‌تر باشد، احتمال نازک‌شدگی موضعی یا افت کیفیت جوش در گوشه‌های مخزن کمتر می‌شود.

۵. کنترل هوشمند ضخامت دیواره پاریزون (PWDS)

یکی از مهم‌ترین فناوری‌های موجود در دستگاه‌های مدرن تولید مخزن IBC، سامانه کنترل برنامه‌ریزی‌شده ضخامت پاریزون است که معمولاً با نام PWDS (Parison Wall Thickness Distribution System) یا پاریزون پروگرمینگ شناخته می‌شود. این سامانه با تنظیم فاصله بین پین مرکزی و بدنه هد اکسترودر در طول زمان خروج پاریزون، امکان تغییر کنترل‌شده ضخامت دیواره در طول مخزن را فراهم می‌کند.

در عمل، این یعنی در نقاطی از مخزن که تحت تنش مکانیکی بیشتری قرار دارند — مانند گوشه‌ها، لبه‌های زیرین و محل اتصال به قاب فلزی — ضخامت دیواره به‌صورت هوشمند افزایش می‌یابد، و در بخش‌هایی که نیاز کمتری به استحکام دارند، ضخامت کاهش پیدا می‌کند. نتیجه این کنترل، مصرف بهینه مواد اولیه (و در نتیجه کاهش هزینه تمام‌شده) از یک سو، و افزایش استحکام و دوام مخزن در برابر ضربه و فشار داخلی از سوی دیگر است.

۶. اجزای کلیدی خط تولید مخزن IBC

یک خط کامل تولید مخزن IBC از چند بخش اصلی تشکیل شده که هرکدام نقش مشخصی در فرآیند دارند:

• اکسترودر: ذوب گرانول پلیمری و آماده‌سازی مواد برای تشکیل پاریزون.
• هد قالب انباره‌ای (Accumulator Die-Head): ذخیره‌سازی مواد مذاب تا رسیدن به حجم موردنیاز و رهاسازی آن در یک شات واحد برای شکل‌دهی پاریزون بزرگ.
• واحد قالب و قفل‌کننده (Mold & Clamping Unit): بستن دو نیمه قالب دور پاریزون و تحمل فشار هوای دمیده‌شده در حین شکل‌گیری مخزن.
• سامانه خنک‌کاری: کاهش دمای مخزن پس از شکل‌گیری تا رسیدن به استحکام کافی برای خروج از قالب.
• ایستگاه پرداخت‌کاری و تکمیل (Trimming Station): حذف زواید و پلیسه‌های اضافی، تراش دهانه‌ها و آماده‌سازی مخزن برای نصب شیر، درپوش و قرارگیری در قاب فلزی.

۷. چک‌لیست پیش از خرید دستگاه تولید مخزن IBC

پیش از سفارش دستگاه تولید مخزن IBC، بررسی چند مورد کلیدی می‌تواند از هزینه‌های پنهان و ناهماهنگی دستگاه با نیاز واقعی کارخانه جلوگیری کند:

• بازه ظرفیت موردنیاز مخزن: مشخص کنید آیا محصول نهایی شما تنها در یک حجم ثابت (مثلاً ۱۰۰۰ لیتر) تولید می‌شود یا باید طیفی از حجم‌ها را با یک دستگاه پوشش دهید؛ این موضوع مستقیماً روی انتخاب ظرفیت اکسترودر و اندازه قالب اثر می‌گذارد.
• نیاز به لایه تک یا دولایه: اگر محصول شما نیاز به لایه بازدارنده (Barrier Layer) دارد یا قصد استفاده از مواد بازیافتی در لایه میانی را دارید، دستگاه دولایه انتخاب مناسب‌تری است؛ در غیر این صورت، دستگاه تک‌لایه هزینه سرمایه‌گذاری و مصرف انرژی کمتری دارد.
• برق در دسترس کارخانه: با توجه به مصرف برق بالای این دستگاه‌ها (به‌ویژه در پیکربندی دولایه)، از تطابق ظرفیت برق ورودی کارخانه با نیاز دستگاه اطمینان حاصل کنید.
• هزینه و زمان تحویل قالب: قالب یکی از پرهزینه‌ترین و زمان‌برترین اجزای این خط تولید است؛ زمان ساخت قالب اختصاصی و هزینه آن را از همان ابتدا در برنامه‌ریزی پروژه لحاظ کنید.
• پشتیبانی پس از فروش و قطعات یدکی: در دسترس بودن قطعات یدکی (به‌ویژه اجزای هد اکستروژن و سامانه هیدرولیک قالب) و سرعت پشتیبانی فنی سازنده را پیش از خرید بررسی کنید.
• بازده انرژی دستگاه: دستگاه‌هایی با سیستم هیدرولیک سروو یا کنترل هوشمند مصرف انرژی، در تولید تیراژ بالا، هزینه برق قابل توجهی را در بلندمدت صرفه‌جویی می‌کنند.

برای پروژه‌هایی که نیاز به مخازن بزرگ‌تر یا خطوط تولید چندلایه با ظرفیت بالاتر دارند، مطالعه راهنمای دستگاه تولید مخزن آب ۲۰ هزار لیتری که یک نمونه از خطوط بادکن بزرگ‌مقیاس و چندلایه است، می‌تواند دید بهتری از سطح بعدی این فناوری به شما بدهد.

۸. نمونه‌های صنعتی: برندهای Meper و Techne به‌عنوان مرجع شناخته‌شده در صنعت بلو مولدینگ

برای درک بهتر مقیاس صنعتی این دستگاه‌ها، مرور دو برند شناخته‌شده بین‌المللی در حوزه ماشین‌آلات اکستروژن بلو مولدینگ که در میان تولیدکنندگان ایرانی مخازن و ظروف صنعتی نیز شناخته‌شده هستند، مفید است.

برند چینی Meper یکی از تولیدکنندگان شناخته‌شده ماشین‌آلات بلو مولدینگ است که به‌طور مشخص یک خط محصول اختصاصی برای تولید مخزن IBC (Blow Molding Machine for the Production of IBC Tank) در سری‌های MP-D، MP-FS و MP-FD خود عرضه کرده است. این دستگاه‌ها نیز مانند آنچه در این راهنما توضیح داده شد، از هد قالب انباره‌ای برای تجمیع حجم مذاب موردنیاز مخزن‌های بزرگ استفاده می‌کنند و در پیکربندی تک‌لایه یا چندلایه قابل سفارش هستند.

برند ایتالیایی Techne (شرکت Techne Packaging) نیز با بیش از چهل سال سابقه در طراحی و ساخت ماشین‌آلات اکستروژن بلو مولدینگ فعالیت می‌کند. سری TK-Line این برند، از جمله مدل TK-750، برای تولید ظروف و بشکه‌های صنعتی بزرگ (از حدود ۴ تا ۲۰ لیتر و در پیکربندی‌های دوکاروات تا ۳۰ لیتر) طراحی شده و مجهز به هد اکسترودر تک یا چندلایه (تا COEX-4) است؛ نمونه‌ای از همان فناوری اکستروژن بلو مولدینگ صنعتی که در مقیاس بزرگ‌تر برای تولید مخزن IBC نیز به کار می‌رود.

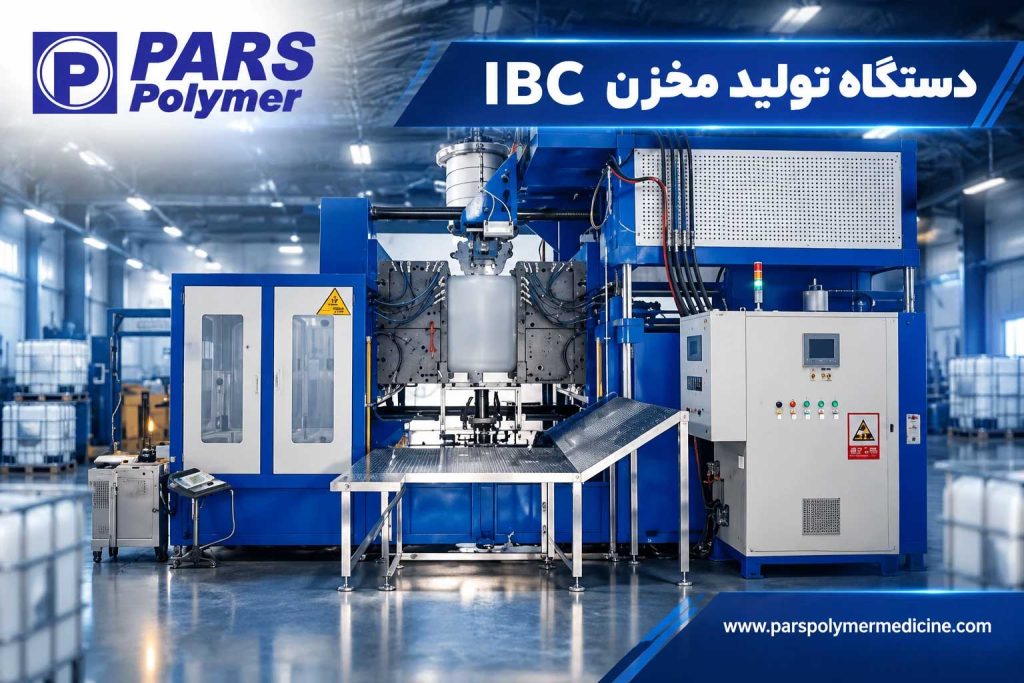

تصویر زیر نمونه واقعی دستگاه بادکن اکستروژنی تولید مخزن IBC ساخت پارس پلیمر را نشان می‌دهد که بر پایه همین اصول فنی (هد قالب انباره‌ای و کنترل ضخامت پاریزون) طراحی و تولید شده است.

مشاهده ویدئوهای دستگاه‌های بلو مولدینگ برند Meper در یوتیوب | مشاهده ویدئوی معرفی دستگاه TK-750 برند Techne

لازم به ذکر است پارس پلیمر، طراح و سازنده تخصصی دستگاه و قالب اختصاصی برای خط تولید مخزن IBC است، نه واردکننده یا عرضه‌کننده برندهای Meper یا Techne؛ اشاره به این برندها صرفاً به‌عنوان مرجع‌های شناخته‌شده بین‌المللی برای مقایسه فناوری و مشخصات فنی در این راهنما آمده است.

جمع‌بندی

دستگاه تولید مخزن IBC با ترکیب یک اکسترودر قدرتمند، هد قالب انباره‌ای و سامانه کنترل ضخامت پاریزون، امکان تولید مخازن پلاستیکی بزرگ تا ظرفیت ۲۰۰۰ لیتر را در یک فرآیند پیوسته فراهم می‌کند. انتخاب میان پیکربندی تک‌لایه و دولایه، و بررسی دقیق نیاز ظرفیتی، برق کارخانه و پشتیبانی پس از فروش، مهم‌ترین گام‌ها پیش از سرمایه‌گذاری در این خط تولید هستند.

سوالات متداول

مخزن IBC چیست و در چه صنایعی استفاده می‌شود؟

مخزن IBC یک ظرف پلاستیکی حجیم (معمولاً تا ۲۰۰۰ لیتر) است که برای ذخیره‌سازی و حمل‌ونقل مواد شیمیایی، مایعات صنعتی و محلول‌های حجیم در صنایع مختلف به کار می‌رود و اغلب درون یک قاب فلزی قابل جابه‌جایی با لیفتراک قرار می‌گیرد.

دستگاه تولید مخزن IBC با چه فناوری‌ای کار می‌کند؟

این دستگاه‌ها بر پایه اکستروژن بلو مولدینگ کار می‌کنند: پلیمر مذاب به‌صورت پاریزون خارج می‌شود، قالب دور آن بسته می‌شود و هوای فشرده مواد را به شکل نهایی مخزن دمیده و شکل‌دهی می‌کند.

تفاوت دستگاه تک‌لایه و دولایه در تولید مخزن IBC چیست؟

دستگاه تک‌لایه بدنه مخزن را از یک نوع پلیمر می‌سازد، در حالی که دستگاه دولایه با یک اکسترودر کمکی، یک لایه میانی (مثلاً لایه بازدارنده یا مواد بازیافتی) بین دو لایه پلیمر بکر قرار می‌دهد؛ این پیکربندی مصرف برق و نیروی قفل قالب بیشتری نیاز دارد.

هد قالب انباره‌ای (اکومولاتور) چه نقشی در تولید مخزن‌های بزرگ دارد؟

از آنجا که حجم پاریزون موردنیاز برای یک مخزن بزرگ بیشتر از توان لحظه‌ای یک اکسترودر است، هد انباره‌ای مواد مذاب را ذخیره می‌کند تا حجم کافی جمع شود و سپس آن را در یک شات واحد رها می‌کند تا مخزن کامل شکل بگیرد.

کنترل ضخامت دیواره پاریزون (PWDS) چه مزیتی دارد؟

این سامانه ضخامت دیواره را در طول پاریزون به‌صورت برنامه‌ریزی‌شده تغییر می‌دهد تا در نقاط پراسترس مانند گوشه‌ها و پایه مخزن، ضخامت بیشتر و در نقاط کم‌استرس، ضخامت کمتری داشته باشیم؛ نتیجه آن مصرف بهینه مواد و افزایش استحکام مخزن است.

قبل از خرید دستگاه تولید مخزن IBC به چه نکاتی باید توجه کرد؟

مهم‌ترین موارد شامل بازه ظرفیت موردنیاز، نیاز به پیکربندی تک‌لایه یا دولایه، برق در دسترس کارخانه، هزینه و زمان تحویل قالب، پشتیبانی پس از فروش و قطعات یدکی، و بازده انرژی دستگاه است.

برندهای Meper و Techne چه ارتباطی با دستگاه‌های تولیدی پارس پلیمر دارند؟

هیچ ارتباط تجاری مستقیمی وجود ندارد؛ برندهای Meper و Techne صرفاً به‌عنوان نمونه‌های شناخته‌شده بین‌المللی برای مقایسه فناوری و مشخصات فنی دستگاه‌های تولید مخزن IBC و ظروف صنعتی بزرگ در این مقاله معرفی شده‌اند و پارس پلیمر به‌طور مستقل دستگاه و قالب اختصاصی این خط تولید را طراحی و تولید می‌کند.
